Description

SLOKOV VARIANT SL33AU Kotel pro spalování uhlí (3. emisní třída)

Použití kotle, palivo:

Ocelový teplovodní kotel VARIANT SL33AU je zdrojem tepla vhodným pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 12-35 kW. Otopný systém musí být opatřen tlakovou expanzní nádobou a nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa. Předepsané palivo pro kotle VARIANT SL33A je hnědé uhlí(ořech 2). Pro správnou funkci hořáku je nutné palivo skladovat v suchých prostorech (min. pod přístřeškem). Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

Popis kotle a hořáku:

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen na spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Vstup a výstup topné vody je proveden nátrubky s vnitřním G 6/4“ závitem. Kouřovod je v ose kotle na zadní straně.

Vlastní spalování paliva zajišťuje hořák umístěný ve spalovací komoře, který pracuje na principu spodní dodávky paliva. Tento typ hořáku se nazývá retortový a samotné spalování připomíná hoření v kovářské výhni. Z násypky hořáku je palivo dodáváno šnekovým podavačem (motor s převodovkou, šnekovnice) do litinového kolena-retorty. Zde je vytlačováno vzhůru na kruhový rošt. Retorta je umístěna ve směšovači, do kterého je foukán vzduch ventilátorem. Drážkami mezi retortou a roštem je pak vzduch foukán do nahořelé vrstvy paliva. Množství spalovacího vzduchu (resp. intenzita rozdmýchávání paliva) je regulovatelné škrtící klapkou na ventilátoru. Vyhořelé palivo – popel a struska – přepadávají přes okraje roštu do popelníku pod směšovačem. Palivo je do spalovací části hořáku dodáváno v cyklech, které jsou nastavitelné na řídící jednotce (viz.dále). Hořák se v automatickém provozu zapíná a vypíná podle požadované teploty topné vody (nastavitelná kotlovým termostatem) nebo podle potřeby tepla v referenční místnosti (externím regulátorem – např. prostorovým termostatem).

třída kotle dle ČSN EN 303-5: 3

předepsané palivo: uhlí

jmenov. výkon kotle: kW 30

účinnost kotle: 86,0 %

hmotnost kotle: kg320

průměr odtahového hrdla: mm 160

vstup a výstup vody: G 6/4″

nejvyšší pracovní přetlak: bar 2

předepsaný tah komína: Pa 22

max. provozní teplota: °C 90

min. teplota vratné vody: °C 60

objem zásobníku paliva: 210 l

doba hoření při jmenovitém výkonu: 29 hod

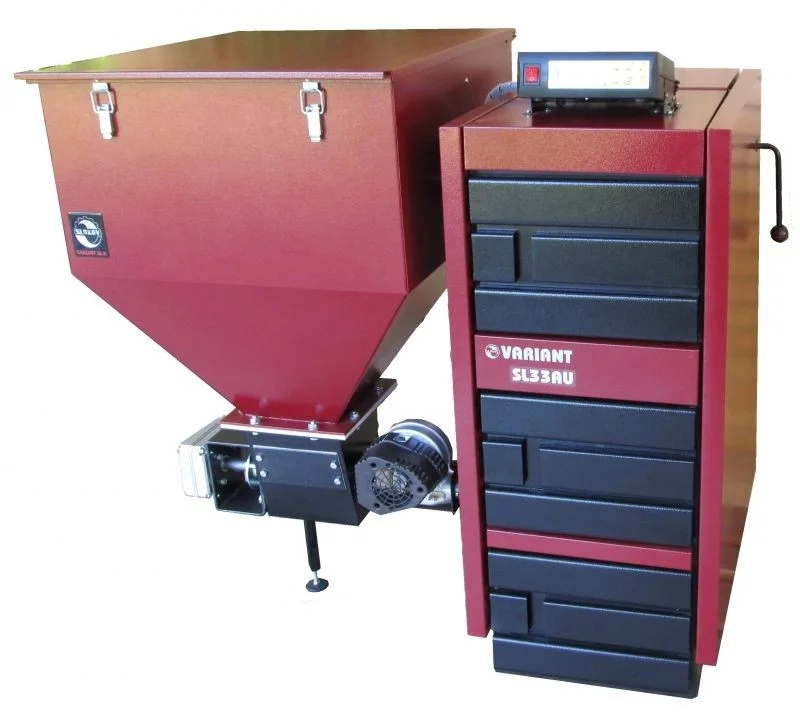

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
