Description

Therm X2 Profil-Hygiene-kompakt 20

• otopné těleso dvoudeskové, bez rozšířené přestupní plochy

• deskové otopné těleso s bočním připojením

Deskové otopné těleso s možností pravého nebo levého bočního připojení. Těleso nemá vnitřní rozšířené konvekční plochy, aby bylo snadno čistitelné, je odolné proti běžným dezinfekčním prostředkům. Těleso je vyrobeno z ocelového plechu dle normy DIN EN 442.

Na zadní straně jsou přivařeny upevňovací lamely

• 4 ks pro délky do 1600 mm (včetně)

• 6 ks pro délku 1800 mm a větší.

Součástí dodávky tělesa je upevňovací sada (závrtné konzole + příslušenství).

Technické parametry:

• Materiál: ocelový plech dle normy DIN EN 442

• Nejvyšší přípustný provozní přetlak: 1.0 MPa

• Nejvyšší přípustná provozní teplota: 110 °C

• Připojovací závit: 4 x G1/2“ vnitřní

• Způsob připojení: boční pravé / levé

• Součinitel odporu: T=2,500 (DN 15)

• Teplotní exponent: n = 1,333

• Teplotní spád: 75/65/20 °C

• Vodní objem = 3,60 l/m

• Přestupní plocha = 1,4455 m2/m

• Hloubka B = 100 mm

• Připojovací rozteč h = H-54 mm

• Výška: 300 mm

• Délka: 400 mm

• Tepelný výkon Q: 233 W

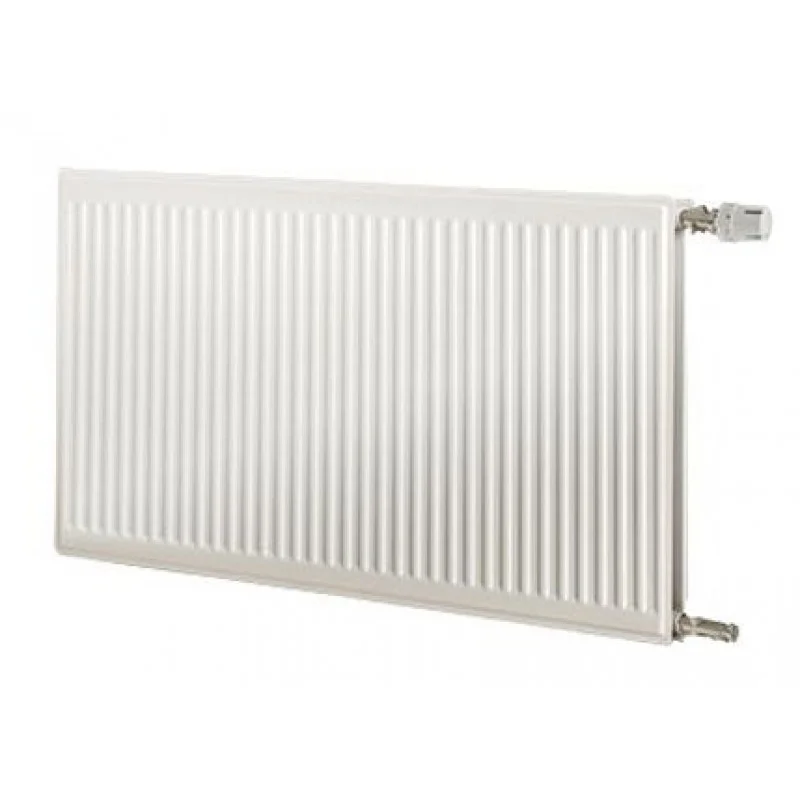

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.

Parametry
TYP (hloubka)	20 (102mm)
VÝŠKA RADIÁTORŮ	300
DÉLKA RADIÁTORŮ	400
Připojení radiátoru	Boční
Barva radiátoru	Bílá
