Description

Otopné těleso s ventilem pro teplovodní vytápění.Možnost připojení k podlahovému vytápění prostřednictvím připojovací armatury x-link. Kompletně zakryté připojení. Upevnění není zepředu viditelné.Středové připojení 50 mm směrem dolů. Možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně. 2-barevné provedení (clony v barevném kontrastu s otopným tělesem). Lze dodat v chromovém provedení.

Upozornění: Chromované provedení není vhodné do

místností s agresivním vlhkým ovzduším. Kuchyně,

koupelny atd. a rovněž místa mimo dosah sprch, toalet

apod. není z tohoto hlediska třeba považovat za místnosti

s agresivním vlhkým ovzduším.

Mějte na paměti, že povrchová teplota chromovaných

otopných těles je výrazně vyšší než u lakovaných otopných

těles.

Obsah dodávky:

Včetně termostatické hlavice

Montážní sada je přiložena, splňuje třídy požadavků 1 a 2 podle směrnice VDI 6036. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa.

Přípojky:

2 x G 3/4“ vnější závit uprostřed směrem dolů, rozteč připojení 50 mm.

Přívod topení sériově vlevo, u diferenčních tlaků do cca 200 mbarů možnost přívodu vpravo (na základě toho příp. hlučnost).

V kombinaci s příslušenstvím x-link přívod bezpodmínečně vlevo.

Vhodné pro jednotrubkový systém.

Odvzdušnění: G 1/4“ vzadu, vpravo

Vypouštění: G 1/2“ (vnitřní závit) dolů

Provozní tlak: max. 10 bar

Zkušební tlak: 13 bar

Provozní podmínky: teplá voda do 110 °C.

Možnost přídavného elektrického vytápění (max.teplota v přítoku 80 °C), elektrickou topnou tyč lze namontovat dodatečně. V kombinaci s přílušenstvím x-link max.teplota v přítoku 70 °C, max. provozní tlak 6 barů.

Stavební výška BH mm: 789

Stavební délka BL mm: 640

Stavební hloubka BT mm: 41

Rozteč připojení NA mm: 50

Vzdálenost připevňovacího otvoru ke středu připojovacích trubek H mm: 708

Vzdálenost vyvrtaných otvorů L mm: 522

Spodní blok trubek H1 mm: 248

Obsah vody L:4,06

Barva:bílá

Exponent otopného tělesa n :1,2035

Tepelný výkon:

75 / 65-20 ° C:434 W

70 / 55-20 ° C:354 W

55 / 45-20 ° C:233 W

70 / 55-24 ° C:313 W

55 / 45-24 ° C:195 W

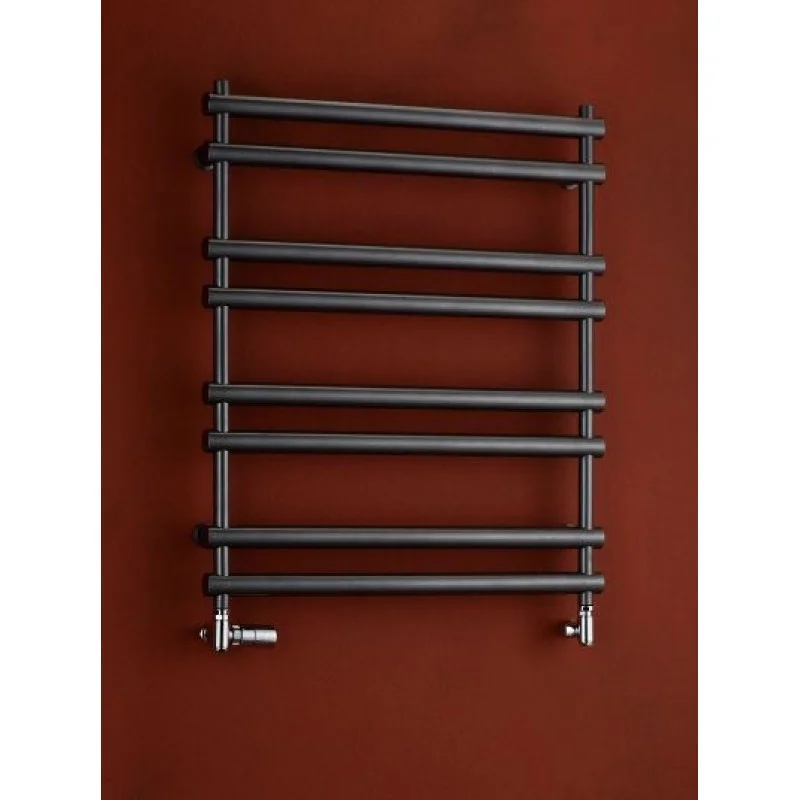

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
