Description

Použití

– Pro instalaci do dřevostaveb

– Pro instalaci mezi dvě stěny

– Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

– Pro rekonstrukce bytových jader

– Pro tloušťku podlah 0-200 mm

– Pro závěsné WC

Vlastnosti

– Duální splachování, nezávisle nastavitelné s hygienickou rezervou

– Kompatibilní se všemi ovládacími tlačítky Alcaplast

– Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce

– Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

– Materiál nosné konstrukce: kov ošetřený práškovou barvou

– Montážní hloubka nastavitelná v rozmezí 20-95 mm

– Možnost vestavby oddáleného nebo senzorového splachování

– Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost

– Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky

Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200mm

– Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm

– Příprava na připojení držáku s DG1/2″ přechodem pro bidetovací sedátka a spršky

– Přívod vody zezadu/shora uprostřed

– Rohový ventil s možností na napojení na potrubní systém Mepla

– Servisní práce bez použití nářadí

– Stavební hloubka 125 mm

– Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 830-1200 mm

Rozsah dodávky

– Fixační materiál pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks

– Fixační set: vrut průměr 8×60 – 4 ks, hmoždinka průměr 12 – 4 ks

– Koleno odpadu HT90/110 polyethylen, PE-HD

– Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný

– Nádrž s napouštěcí a vypouštěcí armaturou

– Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému

– Samonosný rám s rozpěrnou traverzou pro kotvení mezi stěny 830-1200 mm

– Šroub mechanismu 2 ks

– Šroubení 1/2″ pro připojení vody s integrovaným rohovým ventilem Schell 1/2″ – 3/8″

– Těsnění odpadu, propojka polypropylen, těsnění propojky

– Těsnění přívodu, vývodka polypropylen, vrapová vložka

Technické parametry

– Doporučený rozsah tlaku vody: 0,3-0,5 MPa

– Funkční rozsah tlaku vody: 0,05-0,8 MPa

– Hygienická rezerva: 3 l

– Malé spláchnutí: 2,5-3,5 l

– Objem vody v nádržce: 9 l

– Připojení vody zezadu nebo shora montážními otvory: G1/2 „

– Standardní nastavení malého spláchnutí: 3 l

– Standardní nastavení velkého spláchnutí: 6 l

– Velké spláchnutí: 6-9 l

– Zátěžová zkouška: 400 kg

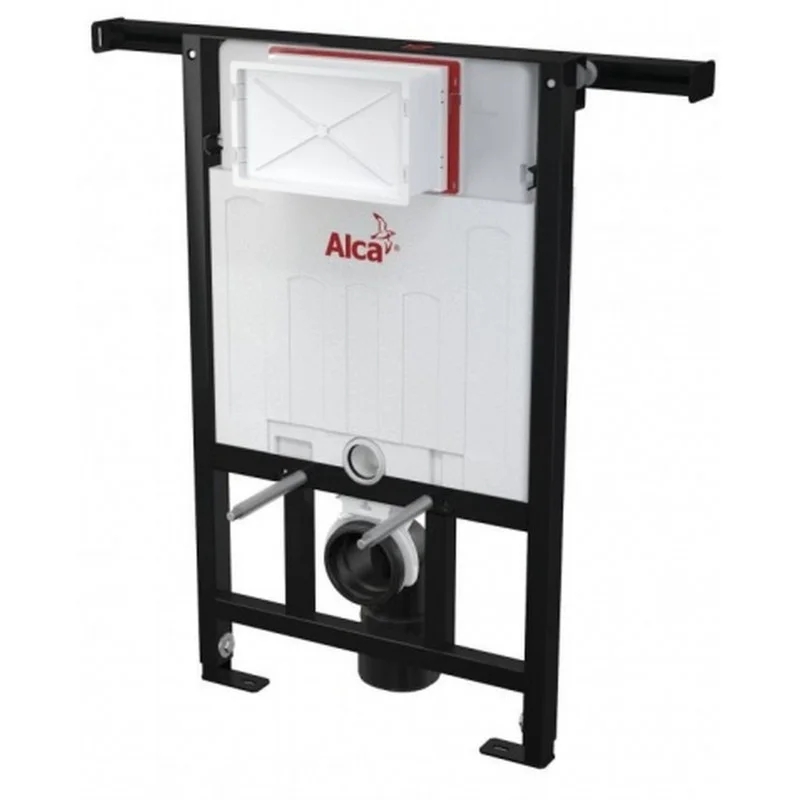

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
